KegLand IceMaster G40.1 – Profi-Nasskühler für 4 Bierleitungen und Fermenter

KegLand IceMaster G40.1 – 4-Leitungs-Nasskühler

Der KegLand IceMaster G40.1 ist ein kompakter und leistungsstarker 4-Leitungs-Nasskühler für den Bierausschank. Mit einer Kälteleistung von 520 W und vier separat geführten Edelstahl-Kühlleitungen eignet er sich für die zuverlässige Kühlung von bis zu vier Bierleitungen – ideal für kleinere Brauereien, Bars, Gastronomiebetriebe, mobile Ausschankanlagen sowie ambitionierte Hobbybrauer.

Leistungsstarke Durchlaufkühlung

Der G40.1 arbeitet mit einem 30-Liter-Wasserbad und vier jeweils 11 m langen Kühlspiralen aus 304er Edelstahl. Bei Wasserbetrieb bildet sich um die Kühlspiralen ein Eisspeicher von bis zu ca. 22 kg. Dieser gespeicherte Kältevorrat steht insbesondere bei kurzfristig höheren Ausschankmengen als zusätzliche Kühlreserve zur Verfügung.

Die empfohlene Ausschankleistung beträgt laut Hersteller bis zu ca. 90 Liter in der ersten Stunde und bei längerem kontinuierlichem Ausschank anschließend ca. 35 Liter pro Stunde.

Die vier Produktleitungen bestehen aus 304er Edelstahl, sind jeweils 11 m lang und haben einen Durchmesser von 8 mm außen / 7 mm innen. Die seitlich angeordneten Anschlüsse sind Duotight-kompatibel und ermöglichen eine einfache Verbindung mit modernen 5 × 8 mm EVABarrier-Bierleitungen.

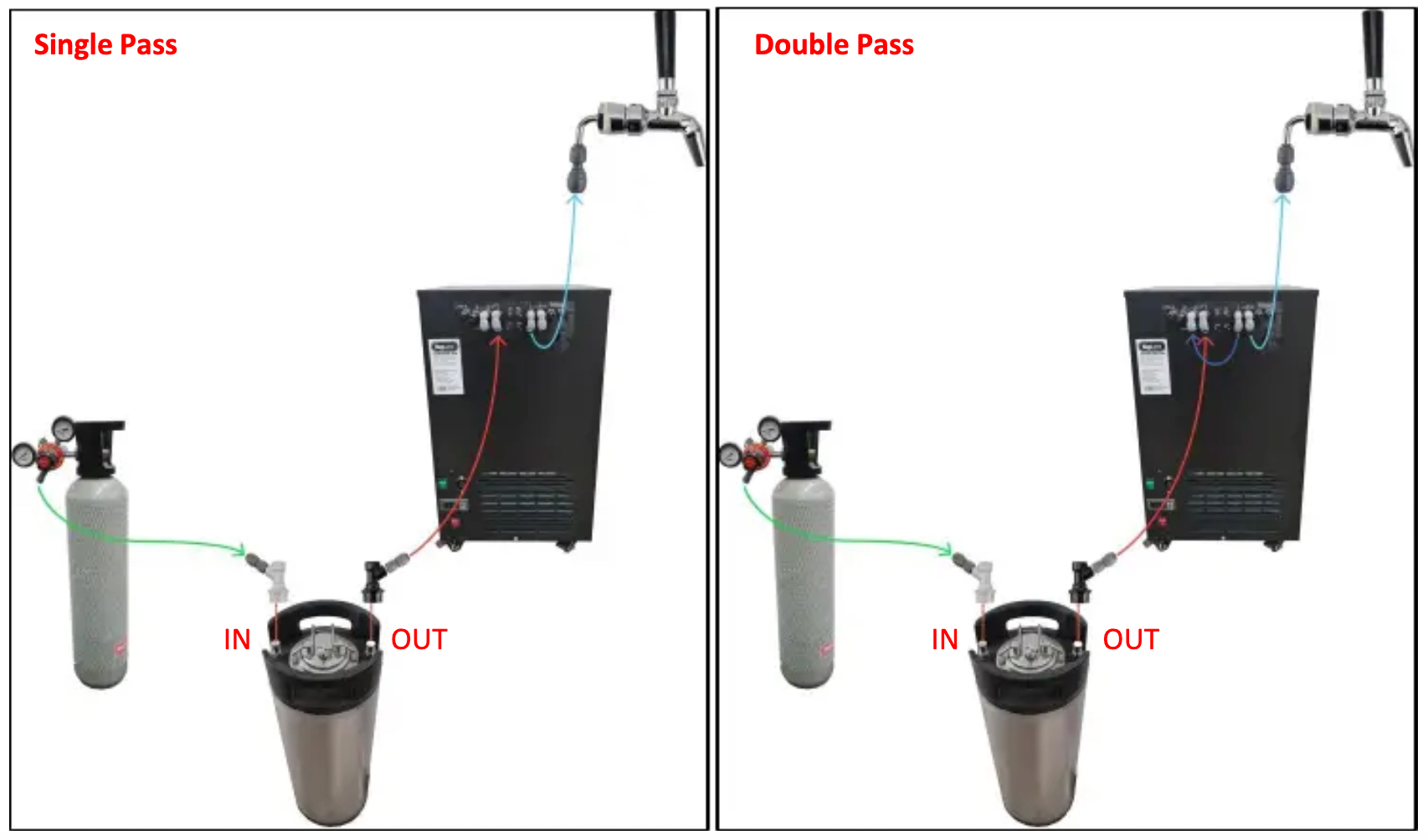

Bei einem einmaligen Durchlauf kann die Temperatur des Bieres um bis zu etwa 15 °C reduziert werden. Bei größeren Temperaturdifferenzen oder hohen Umgebungstemperaturen kann die Bierleitung zweifach durch den Kühlbereich geführt werden (Double Pass), um die verfügbare Kälteleistung optimal auszunutzen.

Integrierte Pumpe für Zapftürme

Der G40.1 verfügt über eine integrierte 35-W-Umwälzpumpe mit ca. 2.000 l/h Förderleistung und 6,5 m Förderhöhe.

Diese Pumpe ist für die Kühlung eines wasser- oder glykolgefüllten Zapfturms (Schanksäule mit Glykol-Begleitkühlung) sowie der daran befindlichen Zapfhähne vorgesehen. Das Kühlmedium wird kontinuierlich zwischen Nasskühler und Zapfturm umgewälzt und verhindert dadurch, dass sich der Zapfturm während längerer Ausschankzeiten erwärmt.

Optional als Kältequelle für die Fermenterkühlung

Der G40.1 kann zusätzlich als Kältequelle für einen separaten Glykolkreislauf zur Kühlung von Fermentern eingesetzt werden. Hierfür steht an der Rückseite des Geräts ein entsprechender Anschluss für einen externen Kühlkreislauf zur Verfügung.

Wichtig: Die integrierte Pumpe des G40.1 ist ausschließlich für die Zapfturmkühlung vorgesehen und nicht für die Versorgung von Fermenterkühlmänteln oder Kühlspiralen ausgelegt. Für die Fermenterkühlung werden daher eine separate externe Pumpe sowie eine geeignete Temperatursteuerung benötigt. Diese Komponenten sind nicht im Lieferumfang enthalten.

Der G40.1 übernimmt in diesem Fall die Funktion der Kältequelle für den Glykolkreislauf. Die tatsächlich erreichbare Kühlleistung hängt unter anderem von der Größe und Isolierung des Fermenters, der Umgebungstemperatur sowie der verwendeten Pumpe ab.

Wasser- oder Glykolbetrieb

Das 30-Liter-Reservoir kann je nach Anwendung mit Wasser oder einer Wasser-/Propylenglykol-Mischung betrieben werden.

Im Wasserbetrieb bildet sich der oben beschriebene Eisspeicher von bis zu ca. 22 kg, der als Kältereserve für den Ausschank dient.

Für den Glykolbetrieb empfiehlt KegLand eine Konzentration von etwa 20 % Propylenglykol. Konzentrationen über 30 % werden aufgrund der höheren Viskosität und der damit verbundenen zusätzlichen Belastung der Umwälzpumpe nicht empfohlen.

Kompakte Bauweise

Das vollständig isolierte Gehäuse reduziert Wärmeverluste und unterstützt einen effizienten Betrieb. Mit seinen kompakten Abmessungen von 410 × 410 × 660 mm lässt sich der G40.1 auch bei begrenztem Platzangebot problemlos integrieren.

Die seitlich angeordneten Produktanschlüsse ermöglichen eine platzsparende Installation, beispielsweise unter niedrigen Bartheken. Für eine ausreichende Wärmeabfuhr sollte rund um das Gerät ein Freiraum von mindestens 100 mm eingehalten werden.

Technische Daten

• Typ: 4-Leitungs-Nasskühler / Durchlaufkühler
• Kälteleistung: 520 W
• Bierleitungen: 4 × 11 m
• Kühlspiralen: 304 Edelstahl
• Produktleitungsdurchmesser: 8 mm außen / 7 mm innen
• Produktanschlüsse: Duotight-kompatibel
• Kühlmittelreservoir: 30 l
• Eisspeicher: bis ca. 22 kg bei Wasserbetrieb
• Empfohlene Ausschankleistung: bis ca. 90 l in der ersten Stunde, anschließend ca. 35 l/h bei kontinuierlichem Ausschank
• Integrierte Umwälzpumpe: 35 W / ca. 2.000 l/h / 6,5 m Förderhöhe
• Kühlmittel: Wasser oder Wasser-/Propylenglykol-Mischung
• Kältemittel: R600a
• Kompressor: 155 W
• Temperaturregelung: digitaler STC-1000-Controller
• Abmessungen: 410 × 410 × 660 mm
• Fermenterkühlung: als Kältequelle für einen separaten Glykolkreislauf nutzbar
• Für Fermenterkühlung erforderlich: externe Pumpe und Temperatursteuerung, nicht im Lieferumfang enthalten

Weitere Infos und Anleitungen bitte hier entnehmen:
https://docs.kegland.com.au/products/cooling-equipment/icemaster-beverage-chiller-g40.1-glycol-icebank-with-digital-control-or-user-guide/initial-startup-and-testing

ACHTUNG: Wenn man mit dem IceMaster Würze auf Anstelltemperatur herunterkühlen möchte, dann darf diese nicht wärmer als 50C sein !!!
